热力膨胀阀是制冷装置中的重要部件之一，它将冷凝后饱和液体流后降至蒸发压力，同时调节进入蒸发器制冷剂的流量。热力膨胀阀按照平衡方式不同，可分为：外平衡和内平衡式两种。

内平衡式的平衡压力在蒸发器入口处取，用于制冷剂在蒸发器里的压力损失较小的系统。外平衡式的平衡压力则在蒸发器的出口处取，用于制冷剂在蒸发器里的压力损失较大的系统。下图展示了内平衡和外平衡膨胀阀的区别。

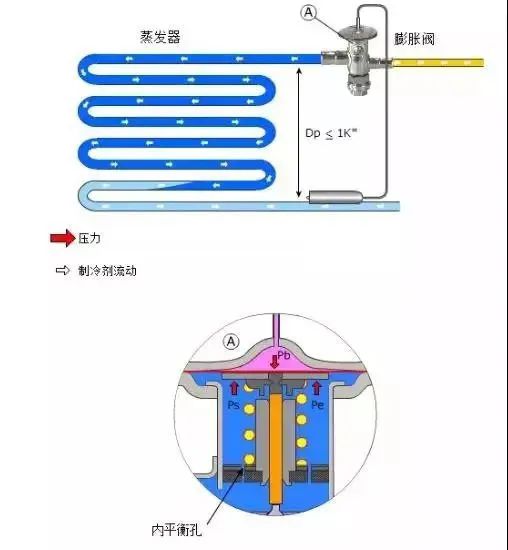

内平衡

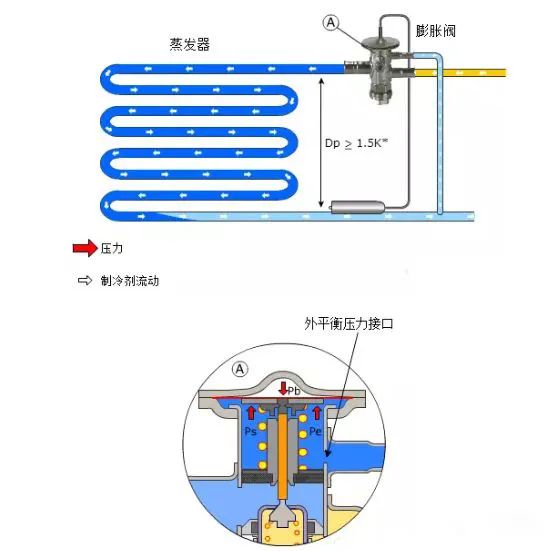

外平衡

一、膨胀阀的安装与注意事项

热力膨胀阀的阀体尽可能安装在靠近蒸发器入口处的水平液管上，以减少膨胀阀节流后的压力及温度损失。阀体应垂直安装，不能倾斜或颠倒安装。阀体一般安装在干燥过滤器的出口处，为防止阀芯出现“脏堵”或“冰堵”。感温包通常安置于蒸发器回气管上，并紧贴管壁包扎紧密，接触处应处理干净；热力膨胀阀正确安装将直接影响制冷设备的运行工况，因此须合理的安装：

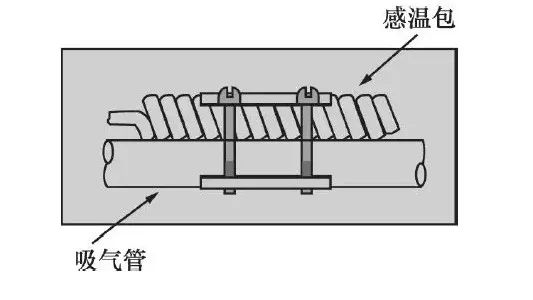

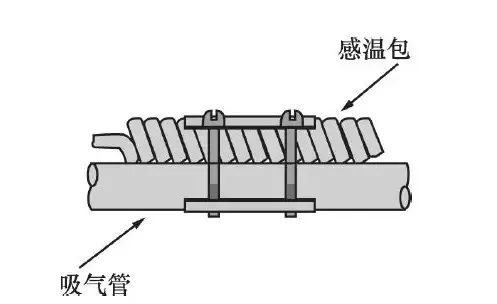

1、须安装在吸气管的上方，同时需要保证感温包紧贴着吸气管，改良感温包与吸气管中制冷剂的传热效果，减少时间滞后。

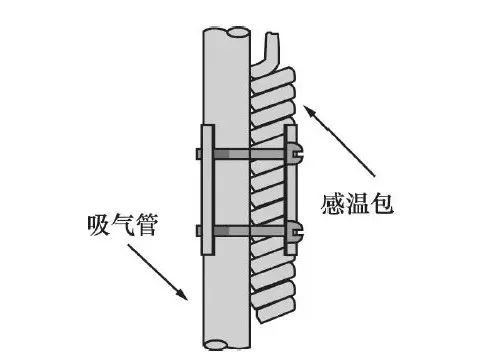

2、感温包尽量装在靠近蒸发器出口处的水平吸气管上，应远离压缩机的吸气口，且不宜垂直安装。如果须使感温包安装在竖直的吸气管上时，则感温包的毛细管应从感温包的上端进入，感温包的头部朝下。

3、为使感温包免受正在冷却的空气或液体的影响，应该缠一层保温材料。可以提供保温形式，或者使用塑胶绝缘带，以保证感温包准确探测吸气管温度。

二、热力膨胀阀的调试

1、热力膨胀阀开启度太小

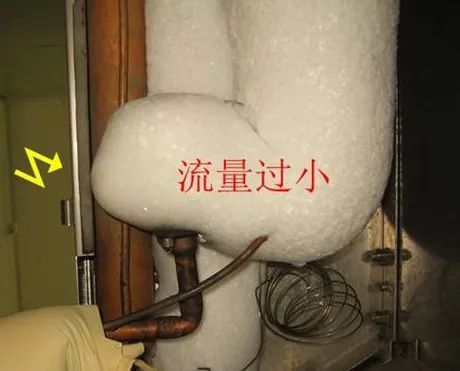

就会造成供液不足，使得没有足够的氟利昂在蒸发器内蒸发，制冷剂在蒸发管内流动的途中就已经蒸发完了，在这以后的一段蒸发器管中没有液体制冷剂可供蒸发，只有蒸汽被过热。造成蒸发速度减慢，单位容积(时间)制冷量下降，制冷效率降低。

2、热力膨胀阀开启过大

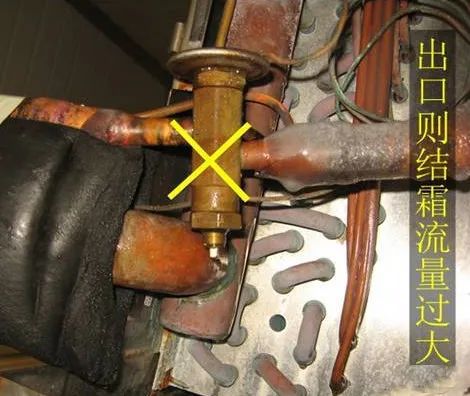

制冷剂通过的流量就多，即热力膨胀阀向蒸发器的供液量大于蒸发器负荷，使液体制冷剂蒸发过剩，会造成部分液体制冷剂来不及在蒸发器内蒸发，同气态制冷剂一起被吸入压缩机，引起压缩机的湿冲程(液击)，使压缩机不能正常工作，造成一系列工况恶劣，甚至冲缸损坏压缩机的事故。同时，热力膨胀阀开启过大也会造成制冷量下降，压缩机功耗增加，增加了耗电量。

三、调试方法

如果流量太大，则可把调节螺杆按顺时针方向转动(即增大弹簧力，减小热力膨胀阀开启度)，使流量减小。如上图所示：反之，如果即供液不足，则可把调节螺杆朝相反方向(逆时针)转动，使流量增大。

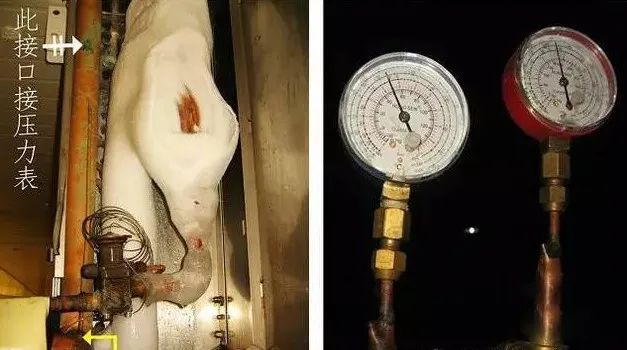

由于实际工作中的热力膨胀阀感温系统存在着热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。调节膨胀阀须仔细耐心地进行，一般需15-30分钟的时间才能将膨胀阀的调节压力稳定在吸气压力表上。
